空调系统分类

一、按担负室内负荷介质不同分

1、全空气系统

 （1）定义：担负室内的介质全部为经过处理的空气。

      （2）特点

① 风管尺寸大，对层高有要求，一般大于3.9m。

② 空调房间只有风管和风口，控制噪声容易。

③ 新风可以调节，有利于过度季节节能运行。

④ 除湿功能相对强。

⑤ 水系统相对简单。

⑥ 一般需要设空调机房。

（3）适用：是目前广泛应用的形式之一，主要用在大空间场合，如：商场，影剧院、报告厅、大厅等。

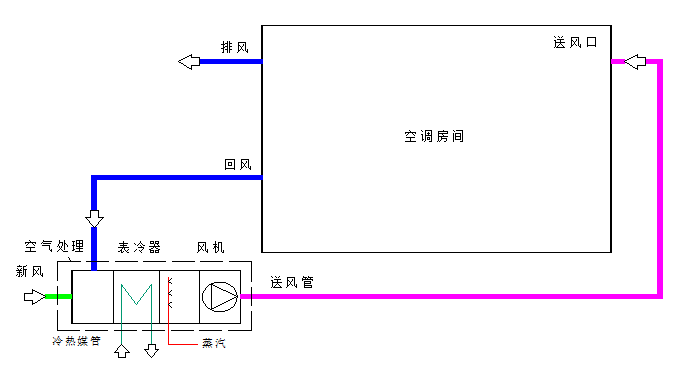

（4）典型代表：全空气一次回风系统。

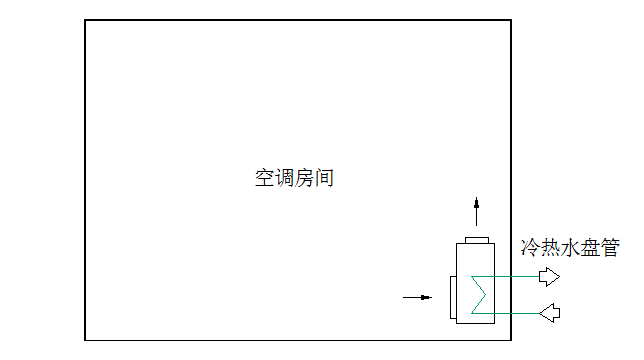

2、全水系统

（1）定义：担负室内的介质全部为水

（2）特点

① 没有风管，对层高要求低，一般大于3.0m。

② 空气处理设备布置在空调房间。

③ 水系统相对复杂。

④ 没有新风，室内空气卫生条件差。

（3）适用：主要应用在多房间分割的宾馆、办公、写字楼等，但因没有新风，现在很少使用。

（4）典型代表：风机盘管系统。

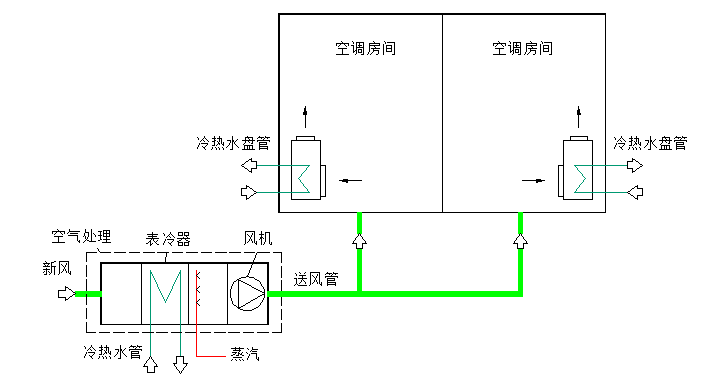

3、空-气水系统

（1）定义：担负室内负荷的介质一部分为水，一部分为经过处理的空气。

（2）特点

① 新风主要用于改善室内卫生条件，风管尺寸小，对层要求低，一般大于3.3m。

② 空气处理设备布置在空调房间。

③ 水系统相对复杂。

④ 一般需要设新风机房。

（3）适用：是目前广泛应用的形式之一，主要用在多房间分割的场合，如：宾馆，办公、写字楼等。

（4）典型代表：风机盘管+新风系统。

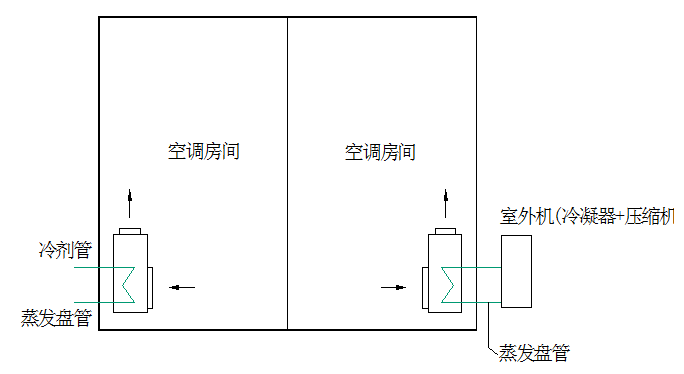

4、制冷剂系统

（1）定义：担负室内负荷的介质制冷剂。

（2）特点

① 冷剂管尺寸小，对安装空间要求低。

② 空气处理设备布置在空调房间。

③ 没有水系统。

④ 没有新风，卫生条件差。

（3）适用：是目前广泛应用的形式之一，主要用在多房间分割的场合，如：宾馆，办公、写字楼等。

（4）典型代表：分体空调、多联空调系统（可以配新风系统）。

二、按风量是否变划分（对全空气系统）

1、定风量系统：系统风量不随空调负荷变化。

2、变风量系统：系统风量随空调负荷变化。

三、按水量是否变划分：

1、定水量系统：系统水流量不随负荷变化。

2、变水量系统：系统水流量随负荷变化。

四、按风速高低划分

1、低速风道系统：最大风速：8-10m/s。

2、高速风道系统：最大风速：10-20m/s。

五、按风道数量划分（全空气系统）

1、单风道系统：只有1个风道，冬夏转换，冷热共用。

2、双风道系统：2个风道，一个送冷风，一个送热风。

六、其它系统

1、蒸发冷却系统：利用水蒸发吸热处理空气，不需要制冷机，主要用在气候干燥的地区。

2、温湿度独立调节系统：温度、湿度控制各自独立，一般新风担负湿负荷，常用溶液除湿，担负空调冷负荷的空气处理设备冷源水温可大幅度提高（提高蒸发温度），大大提高

制冷机组能效比。

3、布袋式空调、毛细管辐射空调

送风状态确定及送风量计算

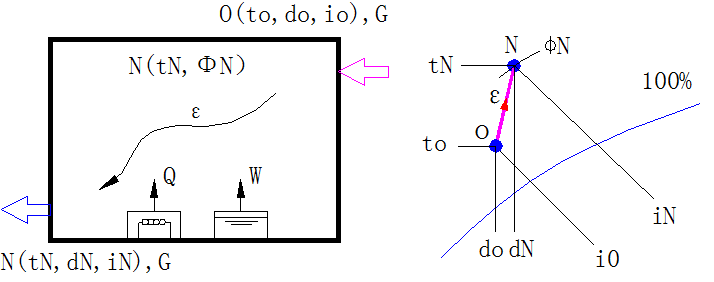

1、空调房间空气状态变化过程

（1）热平衡：G iO+Q=G iN       （2）湿平衡：G dO+W=G dN

（3）热湿比：ε=Q/W=( iN-iO )/( dN-dO )

（4）状态变过程：O→ N       （5）i-d图表示

      （5）送风量：G=Q/(iN-iO)=W/(dN-dO)

2、夏季送风量计状态的确定

（1）送风状态点技术经济分析

（2）送风温差确定

① 确定依据：风口类型 、安装高度、射流长度及是否贴附

a  舒适性空调

送风高度<=5m时，  5℃<=ΔtO<10℃

送风高度>5m时，10℃<=ΔtO<15℃

最大送风温差（露点送风）：取机器露点作为送风状态点，工程使用普遍。

一、新风量确定原则

1、满足人员卫生要求

一般按人员卫生标准确定，可查《空气卫生标准》、《暖通规范》、《节能措施》等资料直接确定，按下式计算人员新风量：                       Lw=m.lw    (m3/h)

m:室内人数；lw ：满足人员卫生要求新风标准（m3/h.人）

2、满足房间正压要求

Lw=μAc(ΔP）n（m3/s)

μ:流量系数；Ac ：门窗缝隙面积（㎡）；ΔP：房间正压值，一般取5-10Pa，不应大于50Pa；n：流动指数。

3、补充局部排风：Lw=LP(m3/h)

LP：室内几部排风，m3/h。

二、新风量的取值

以上取三者大值新风量不足总风量的10%，应加大到10%。

回凤式系统又有：一次回风系统和二次回风系统，工程上广泛采用的是一次回风系统。

空调区允许风速

1、舒适性空调：冬，≯0.2m/s；夏，≯0.3m/s。

2、工艺性空调：冬，≯0.3m/s；夏，0.2-0.5m/s。

风口

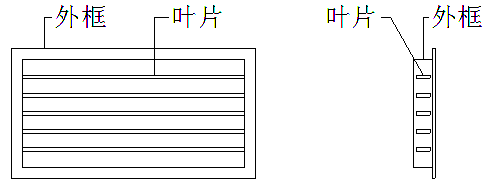

一、单层百叶风口

1、型式

2、特点：叶片可以上下（或左右）旋转调节气流角度，也可加调节阀，调节风量。

3、应用场合：排风口、回风口、送风口。

4、应用方式：侧向、水平。

5、格栅风口

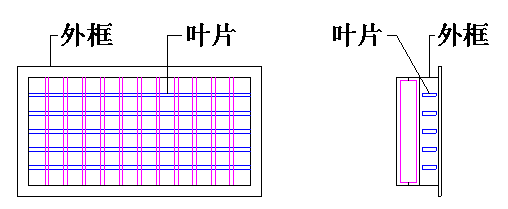

二、双层百叶风口

1、型式

2、特点：叶片可以上下左右旋转调节气流角度，也可加调节阀，调节风量。

3、适用场合：送风口。

4、应用方式：侧向、水平。

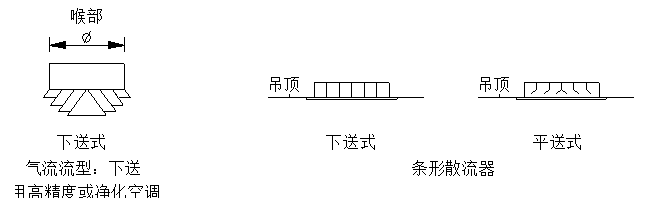

一、散流器类型

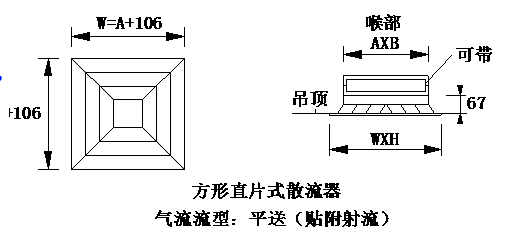

1、方形直片式

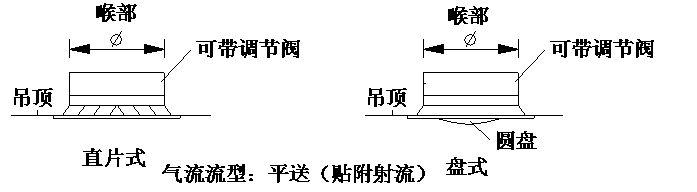

2、圆形：直片式、盘式

       3、下送型、条形

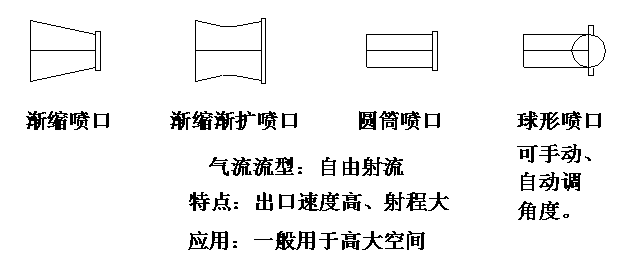

一、喷口

1、形式

2、应用  ：高大空间：如展厅、机场、体育馆、影剧院等

二、旋流风口

1、带起旋器旋流风口：气流旋转送出，衰减快，适合大温差或地板送风。

2、妥思旋流风口

（1）特点：可根据送风

温度自动调节叶片角度，

满足不同温度时的送风

要求。

（2）目前广泛用于大空

间下送风场合 。

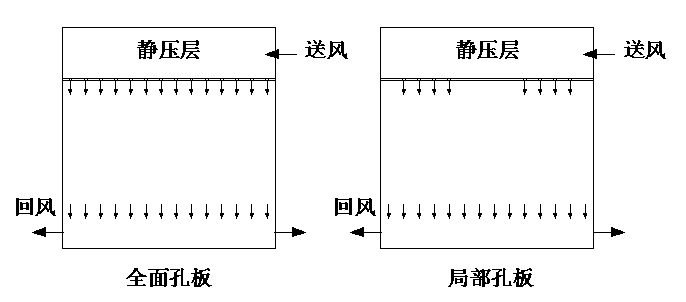

一、孔板：局部孔板、全面孔板

气流流型：近似平行流，一般用于高精度或净化空调。

气流组织

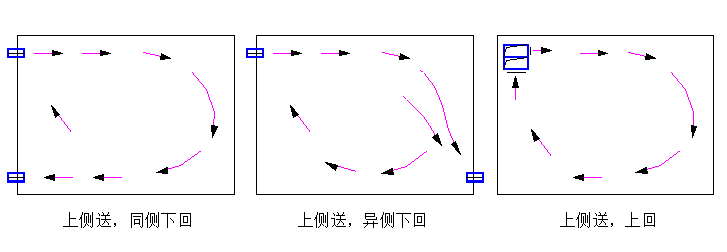

1、单侧送、单侧回

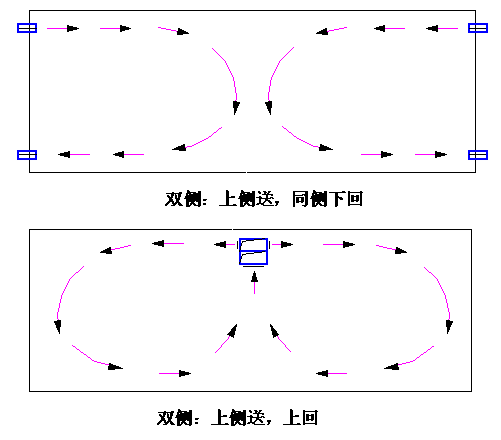

2、双侧送

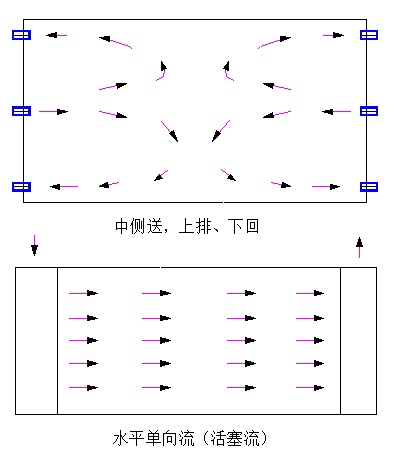

3、中送、上排、下回

4、水平单向流

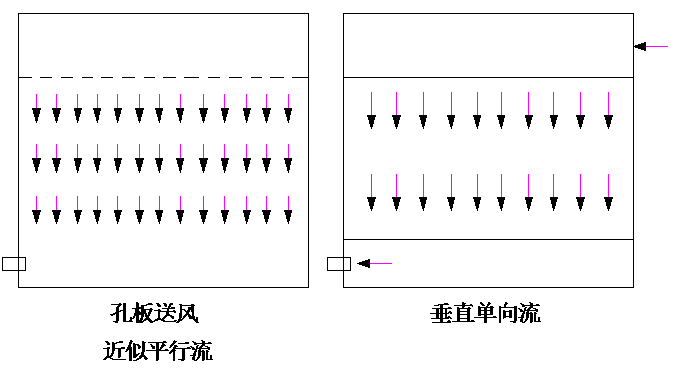

二、孔板送风、垂直单向流

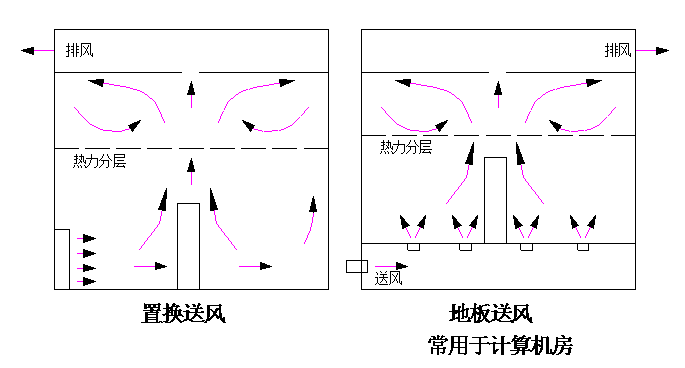

三、下部送风

一、风管分类

1、按制作材料分

（1）金属风管：普通钢板风管、镀锌钢板风管、彩色涂塑钢板风管、不锈钢风管、铝合金板风管等。

（2）非金属复合风管：无机玻璃钢风管、波镁风管、酚醛风管、聚氨酯风管、玻璃纤维风管、硬聚乙烯风管等。

（3）土建风道：砖砌、混凝土风道（空调不提倡）

2、按工作压力分

（1）低压：P≤500Pa，接缝和接管连接处严密。

风管阀门

1、常用阀门

（1）关断与调节作用：插板阀、蝶阀、多叶调节阀等。

（2）特殊作用：止回阀、防火阀等。

2、在风系统中的作用

（1）关断作用；（2）一次调节作用；（3）经常性调节；（4）止回

（5）防火排烟：70℃、280℃。

注意：一般有控制要求或位置操作不便的采用电动阀

风管风速

净化空气调节系统，根据室内噪声级的要求，风管内风速宜按下列规定选用：

总风管为6--10米／秒；

无送、回风口的文风管为6～8米／秒；

有送、回风口的文风管为3～6米／秒。 。

风速宜沿途降低。

空调机房

一、空调机房作用、位置与数量、面积

1、作用：布置空调机组的专用房间。

2、位置与数量取决于空调系统的数量。

（1）数量取决于空调系统的数量，可以1层1个、几个层、几层一个等。

（2）位置要求

① 便于取新风：一般靠外墙（也可竖井至室外），室外环境空气不能受污染；② 便于回风：应靠近空调区域。

③ 便于空气输送分配：应靠近空调区域。

（3）面积：满足机组布置及检修通道尺寸要求。

二、设计要点

1、机组布置：检修通道，风管、水管阀门附件建修空间。

2、新风口

（1）面积：一般宜按新风比50-100%计算，风速一般在2-4m/s，民用建筑建议2-3m/s、

（2）位置要求：一层下边距地：硬地2.0m，绿地1.0m，可以贴梁下，楼层也可在窗台下。

3、回风口

（1）回风方式 ：集中回风、风管回风、吊顶回风走廊回风

（2）有效面积：按最小新风比确定的回风量计算，风速控制在2-5m/s，民用建筑，建议2.5m/s左右。

4、出风口连接：弯头、静压箱（定义、作用、尺寸确定）

静压箱：均压、分配作用，按风速确定，风速一般1-3m/s。

5、新风、回风进机组方式

（1）设混风箱：新风、回风直接进混风箱（提倡做法）

（2）空调机房当混风箱（不提倡）

6、配管：（略）

7、新风比调节措施：新、回风口均应设风量调节阀。

8、防火要求：空调机房的门为防火门，进出空调机房室内侧的风管、风口均应设70℃关闭的防火阀。
