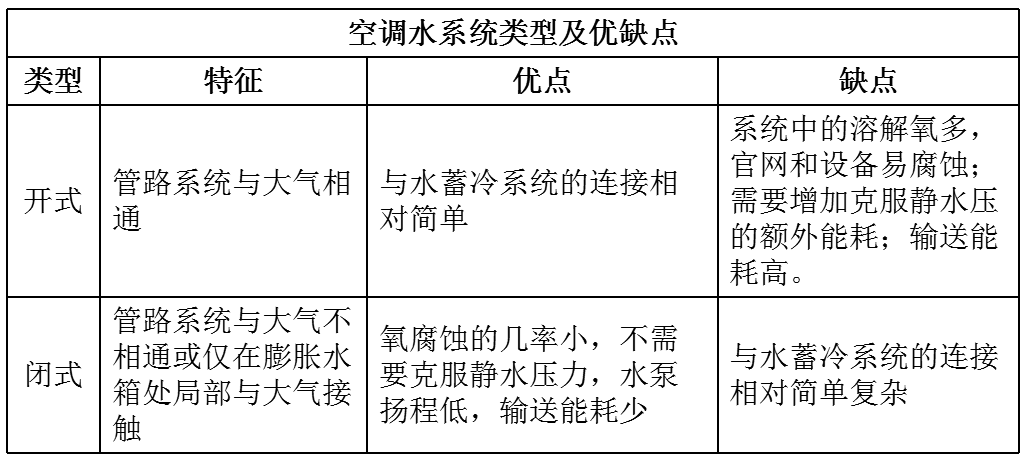

开式与闭式系统

开式系统：冷却系统、水、冰蓄冷系统、生活供水等场合

闭式系统：冷冻、供暖系统等场合 按照空调水系统的回水布管方式，可以分为同程式和异程式两种回水方式 同程式系统

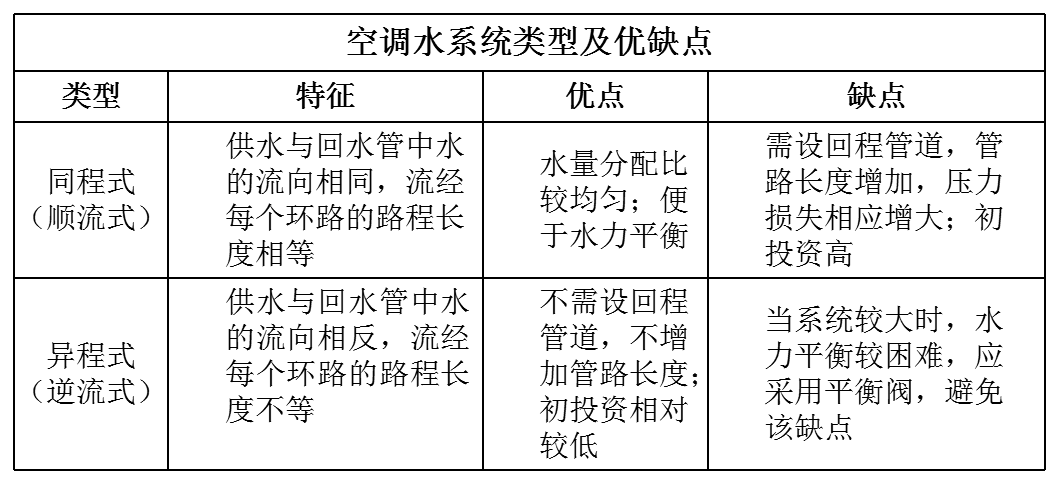

按照空调水系统的回水布管方式，可以分为同程式和异程式两种回水方式

同程式系统                                                                                    异程式系统

异程式系统 同程系统：系统较大、热负荷分散不均等场合

异程系统：系统较小、热负荷分散较均匀的场合

设备承压能力

（1）冷水机组（水侧）

普通：1.0MPa

加强 ：1.7MPa

特加强：2.0MPa

       （2）风机盘管：1.6MPa

       （3）水泵

填料密封：1.0MPa；机械密封：1.6MPa

（4）管材

低压管道：2.5MPa，中压管道：4-6.4MPa

（5）低压阀门：:1.6MPa，中压阀门:2.5-6.4MPa

水泵流量、扬程

① 水泵流量：取对应主机的冷水流量附加10~20%的裕量；

② 水泵扬程：为管路、管件阻力+主机蒸发器阻力+末端表冷器阻力，并考虑10~20%的裕量；

③ 水泵选型：根据流量、扬程查水泵性能曲线确定，应是水泵工作在高效率区；

       ④比摩阻：一般控制在100-300Pa/m；

冷却塔

一、常用类型

1、按原理：逆流式、横流式、蒸发式（闭式）、喷射式

2、按噪声：标准型、低噪声型、超低噪声型

3、按集水池深度：普通型、集水型

4、按形状：圆形（逆流）、方形（逆流、横流）

5、按水温：标准型、中温型、高温型

        二、设置

1、位置：屋顶、地面

2、要求：通风良好；噪声不影响环境；积水盘应高于系统管路；多塔并联积水盘水位高度应一致。

阀门附件

一、关断作用

闸阀、截止阀、蝶阀、球阀等

二、调节作用

压力调节阀、流量调节阀

三、控制与调节作用

压差控制阀、流量控制阀、电动二通调节阀、电动三通调节阀、温控阀等。

四、平衡作用

静态平衡阀、动态平衡阀、动态平衡电动调节阀

五、特出作用

浮球阀、止回阀、减压阀、疏水阀、自动排气阀等。

六、其它附件

温度计、压力表、软接、过滤器、除污器。

管道保温

       一、保温管道

空调冷热水管、冷凝水管、

二、保温材料

1、要求：（1）导热系数；（2）密度；（3）吸水（4）强度；（5）防火。

2、常用材料：橡塑、玻璃棉等

       三、保温厚度

1、计算原则：外表面不结露、经济厚度。

2、计算方法：参见《设备与管道保冷设计导GB/T8175

3、厚度确定：参见《暖通》、《节标》

四、保温结构

       1、保护层：铝箔、铝皮、镀锌铁皮、玻纤布+防火涂料等

2、防潮层

冷热水系统处理

一、冷冻水

1、处理目的：防垢、防锈

2、处理方法

       （1）化学方法：钠离子交换法，除去水中钙镁粒子。

       （2）物理方法：电子除垢器、电子全程水处理器等

       二、冷却水

        1、处理目的：防垢、防锈、杀菌、除藻。

2、处理方法

（1）化学方法：加药。

       （2）物理方法：电子除垢器、电子全程水处理器等
